フットランプLED化
10/13 カーテシ、ルームランプ、室内のライトを白色化した結果、フットランプがオレンジ色に光るのが気になり、また、やや光量が少ないため、LED化することにしました。まず、作業はどんな感じか、ご覧下さい。

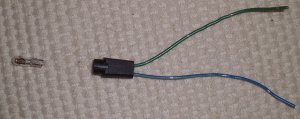

まずはアンダーパネルから、電球とソケットをコードから切り離しておきます。電球は思いっきり引き抜かないと抜けません。力を入れすぎると割れちゃいますので、私は電球にタオルを巻き、ラジペンでやさしくつかみ、ソケットをつかんで引き抜きました。かなり楽に引き抜けます。

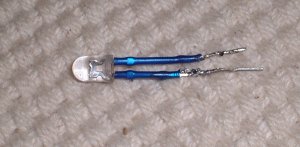

LEDをソケットにさし、出てきた部分をコードにハンダ付けするんですが、念のため、根元部分を3mmの熱圧縮コードで絶縁。2mmのほうがソケットに通りやすかったかも。

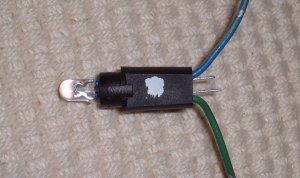

差し込んだときの状態。飛び出たところをハンダでつけます。青がプラスです。ハンダする+コードにあらかじめ抵抗をつけておきました。

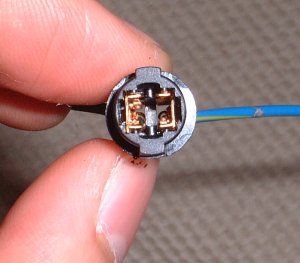

ソケット上部からの写真。けっこう狭いです。

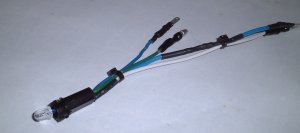

ハンダ付けし、ギボシ端子もつけ、作業完了。切り離した車側のコードもギボシをつけます。純正ライトに戻せるよう、元のコードも生かしてあります。
